船闸水位、水平开闸测控系统

概述

      船闸的水位测量是船闸安全与自动化运行的一项关键内容。正确可靠的水位数据不仅决定着船闸过闸工艺自动化的正常进行，使船只通航在最佳效率下运行；另外，其对过闸船只的安全航行、延长闸门金属结构的使用寿命起着至关重要的作用。
船闸激光测量水位的原理特点
激光测量船闸水位是近几年流行的一种新技术。工作时，激光传感器向漂浮在水面上的光靶发射一束激光，根据发出激光时刻与检测到激光时刻的相位差测量水位的。与超声波类似，它也是非接触测量水位，但其不会像超声波传感器那样有很大的发射角（在距离反射物100m时，映射在光把上的光斑直径小于60mm）。这种测量水位的方法是测量范围大、精度高（100m范围内测量误差小于±3mm，最高达±1.5mm），而且测量精度不受距离、水质和环境温度的影响。另外，它还具有设置简单、接口丰富、安装调试方便、几乎不需要维护等特点。

激光水位检测系统的组成

      图1、图2是由JGSWJ激光液位测量仪组成的船闸水位检测系统二种方案结构图。具性能特点如下：
     测量范围大,可达0.2~65米(特殊要求时可达100或300米);
     测量精度高，可达±3mm(特殊要求时可达±1.5mm);
     具有水位差预告信号输出。当闸门前后水位差小于预告值时发预告信号，预告值可任意设定;
     具有水平信号输出，当闸门前后水位相等水平时发水平信号,供PLC发开闸指令;

     水平信号输出具有回差控制功能，解决了浪涌造成水平信号输出不稳定的问题。回差控制值可任意设定;
图1.船闸水位检测系统中采用工控计算机作为船闸运行监控的核心，XSZD-8B-S智能终端数控仪对船闸的上游水位、闸室水位及下游水位这3个激光液位仪进行自动数据采集和数据处理等任务，LED数码显示，输出上、下闸首的水平开门及水位差广播预告信号供PLC程序控制，同时还将采集到的水位信号转换为以太网信号，分别送往集控室上位工控计算机和网上的其它计算机进行实时监控。本船闸水位检测系统XSZD-8B智能终端数控仪安装在船闸集控窒中。

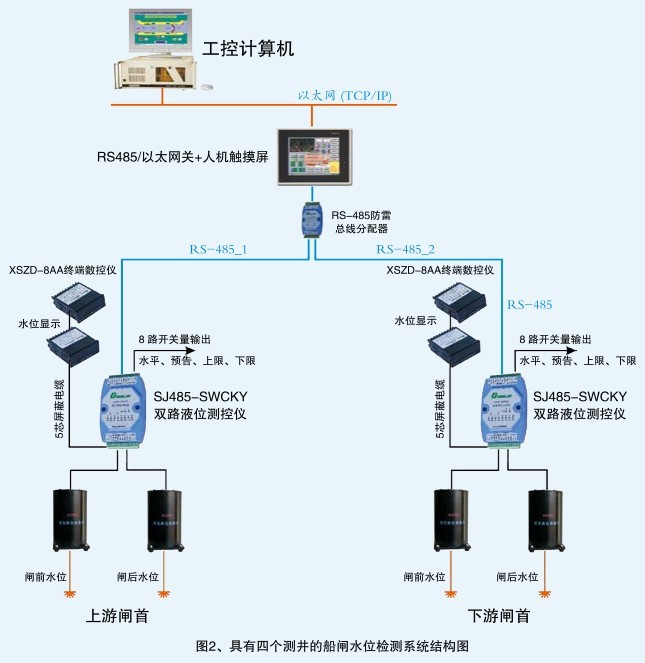

        图2.船闸水位检测系统中采用工控计算机作为船闸运行监控的核心，使用SJ485-SWCKY双路液位测控仪对船闸的上游水位、上闸室水位、下闸室水位、下游水位4个激光液位仪进行自动数据采集和数据处理等任务，输出上、下闸首的水平开门及水位差广播预告信号供PLC程序控制。4台XSZD-8AA数显表现场显示各点水位，人机触控界面在集中显示四个水位的同时，还将采集到的水位信号转换为以太网信号，分别送往集控室上位工控计算机和网上的其它计算机进行实时监控。本船闸水位检测系统SJ485-SWCKY双路液位测控仪和XSZD-8AA数显表既可安装在船闸集控窒中，也可分别安装在上、下闸首的PLC控制柜中。
