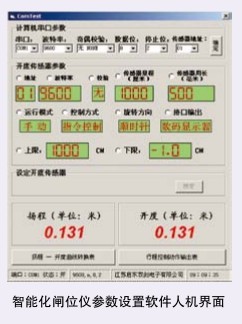

ZWY-JY智能化闸位仪与卷扬启闭机械安装联接简单方便，免费赠送参数设置软件。与采用单一绝对旋转编码器作为闸位测量传感器的产品不同，无须考虑齿轮传动变比、旋转方向、旋转角度与闸门开度计算、闸位仪与闸门零位的同步等问题。通过改变参数设置，可直接与各种规格型号的启闭机械联接，直接输出闸门实际开度数据。具有多种输出接口，非常方便地满足你的各种闸门自动化监控系统方案。同时，使用安装简单，与闸门零位同步只须一鍵搞定，参数永久保存。是一款真正的智能通用化闸位仪。

    ZWY-智能化闸位仪不仅直接输出闸门开度数据，同时还能输出闸门升、降、停、行程上限和下限等控制信号。配上XSZD-数控表，可无须使用PLC就可实现水闸自动化远程监控系统！！

     主要技术参数

1.       测量分辨率：     ±1mm;。(1024/转; 8192/转)

2.       测量范围：       ±65535mm (±512圈; ±2048圈) ;

3.       可设置参数：     ● 通讯参数；

● 旋转方向；

● 闸门零位；

● 每转对应开度数据；

●  4~20mA量程；

● 上下极限行程保护数据；

● 扬程-开度转换数据49组。

4.       输出数据：       可同时输出3路。

● 同步串行输出口(外接数显仪表)；

● 异步串行通讯口(上位计算机网络总线)， 防雷保护。；

● 模拟量输出4~20mA。

5.       模拟量输出：     4-20mA(无源二线)，2¹⁶位高精度分辨率。防雷保护。

6.       同步串行口数据：   (与XSZD-8B终端数控仪联接)

● 输出16位+1位符号位开度数据（送XSZD-8B终端数控仪，供现地机旁显示或由PLC三个I/O点接收）；

● 输出6路开关量：上、下限位信号，升、降控制信号，二路自定义控制信号(送XSZD-8B终端数控仪，供现地控制）。

● 输入8位开关量输入信号（由XSZD-8B终端数控仪输出。现地信号供上位机远程监控）；

7.       上位计算机通讯接口：

●  RS-485、2CAN(双路冗余CAN总线)可选；

● 兼容ModBus RTU协议；

● 传输波特率：2400~57.6KC可设定。

8.       上、下极限保护设定范围：

上限0~6553cm;下限-3276~+3276cm。

9.       扬程-开度表格设置： 49组，可直接反映弧形闸门的实际开度。

10.   工作电压：        DC 12~24V；

11.   工作电流：        <350mA；

12.   工作温度：        -10℃~＋65℃,特殊要求可达-20℃~＋80℃。

13.   使用环境湿度：     0-95%
