功能特点

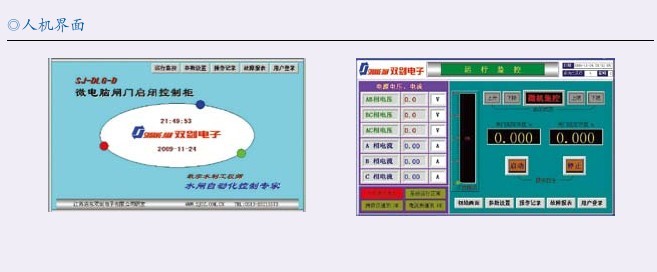

SJ-DLG-D型为一款功能齐全、时尚高性价比的微电脑闸门启闭控制柜。适用于投资较少，且技术要求较高，具有多种功能的水闸自动化监控工程。SJ-DLG-D型微电脑闸门启闭控制柜采用多种功能模块组合，使用0.8寸LED数码显示+7英寸高清晰TFT彩色工控触摸显示屏(分辨率800*480dpi) 同时显示各种数据状态。该型号闸门启闭控制柜根据功能分为五款，由用户选用：

1. SJ-DLG-D型 (单一闸门开度测控) ;

2. SJ-DLG-DI型 (闸门开度+电机电压电流测控) ;

3. SJ-DLG-DH型 (闸门开度+荷重测控) ;

4. SJ-DLG-DS型 (闸门开度+水位测控) ;

5. SJ-DLG-DT型(升卧门通航孔控制) 。

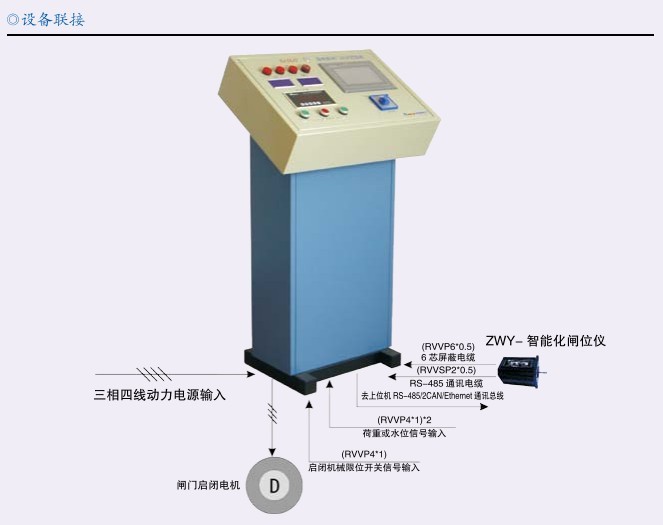

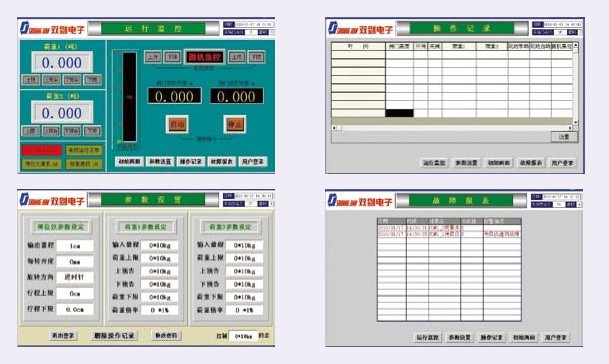

SJ-DLG-D型微电脑闸门启闭控制柜采用多种专用功能模块组合，在接收一路智能化闸位仪数据的基础上，可根据用户需要扩展监控对象，如：闸门荷重、上、下游水位、电机工作电压电流。在触摸显示屏上动态监控闸门的开度、荷重、水位、电机电压、电流、功率等运行参数。通过现场控制总线，Modbus-RTU或Modbus TCP/IP通讯协议，将现地闸门的各种参数提交给上位工控机。同时，接受上位工控机对闸门的控制指令和数值设定。

控制柜设有完备的各种保护电路：a.主电路及控制回路设有空气断路开关；b.启闭电机配有多功能电子断相过流保护装置；c.机械行程限位与数值设定限位多重保护。SJ-DLG-DI型微电脑闸门启闭控制柜在对电机电压电流测控的基础上又增设了启闭电机过功率和欠功率保护功能。可通过限制启闭电机运行功率值来达到对启闭机械的过荷载保护。

SJ-DLG-D型微电脑闸门启闭控制柜具有监控数据众多、保护功能齐全、结构简洁、便于维护、友好的人机界面、技术先进及高性价比的特点，是水闸自动化工程的首选产品。

主要技术参数

A.     启闭电机功率：15KW；30KW二种规格；

B.      启闭机械：螺杆、卷扬等启闭机；

C.      闸门测控范围：0~65m；

D.     面板显示精度：±1mm；

E.      7寸(800*480)彩色工控触模屏动态多画面显示；

F.      控制精度：<1cm(根据所选智能化闸位仪型号而定)；

G.     电机过流缺相电子保护装置。(SJ-DLG-DI型可数字设定过流、过功率、不平衡等多项保护数据)；

H.     闸门过负荷保护(SJ-DLG-DH型)；

I.        工作方式：1. 现地手动(常规升、降、停)，2. 现地自动(触模屏操作)，3. 微机集控；

J.       升卧门控制动作程序：(SJ-DLG-DT型)

                      开启闸门：上升->至上限位->停止5秒->下降->至搁门锁定位置->结束；

                      关闭闸门：上升->至解锁位->停止5秒->下降->全关位或设定位->结束。

K.     上位计算机监控内容：a. 闸门开度数据单位mm(16位2进制)；

b. 闸门开度设定数据单位mm(16位2进制)；

c. 上升、下降控制指令；

d. 上升、下降、上限、下限状态信号，闸门过载等信号；

e. 可扩充闸门左右荷重数据；

f. 可扩充闸门超荷重保护数据设定；

g. 可扩充监测其它如电压、电流、水位等数据。

L.      上位机通讯总线接口：Ethernet、 RS-485，防雷隔离保护。

M.    通讯协议：“Modbus-RTU”、“Modbus TCP/IP ”经典通讯协议。8位数据位，2位仃止位，无校验位。通讯波特率：9600。

N.     总线传输媒介：屏蔽双绞电缆，加配转换接口可实现光纤、无线传输。

O.     工作温度：0℃~+50℃。(特殊要求可提出)

P.      外形尺寸：1080×590×440(高×宽×深)
