功能特点

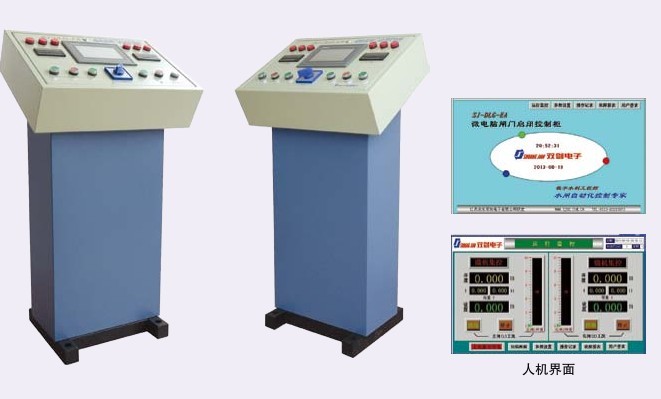

SJ-DLG-E2型微电脑闸门启闭控制柜采用进口高性能PLC可编程控制器+7寸小屏幕工控触摸显示屏组成一拖二(一柜控制二孔闸) 方式。PLC可编程控制器采用现场总线方式接收智能化闸位仪、智能电流表等数据。设有三种工作方式：

1. 现地常规手动控制；

2. 现地触模屏设定自动控制；

3. 上位计算机集中控制。可与上位计算机组成PC-PLC二级分层分布式控制系统。控制柜设有完备的各种保护电路：a.主电路及控制回路设有空气断路开关；b.启闭电机配有多功能电子断相过流保护装置；c.机械行程限位与数字设定限位多重保护。多功能电子断相过流保护装置，比传统的热继电器灵敏度高、功能强、可靠性好。具有当前国际流行的“Modbus-RTU”、“Modbus TCP/IP ”、“Host Link”、“PROFIBUS-DP”等多种国际经典通讯协议可选，是适用面广、功能强、技术先进的高档多功能的闸门启闭控制柜。

SJ-DLG-E2型微电脑闸门启闭控制柜更适用于中型以上水利枢纽密集型闸孔的闸门自动化工程。

主要技术参数

A.     启闭电机功率：15KW；30KW二种规格。

B.      启动方式：直接启动。

C.      启闭机械：螺杆、卷扬、液压等启闭机。

D.     闸门测控范围：0~65m。

E.      面板显示精度：±1mm。

F.      7寸真彩色工控触模屏动态多画面显示。

G.     PLC可编程控制。

H.     控制精度：<1cm。(根据所选智能化闸位仪型号而定)

I.        电机过流缺相电子保护装置。

J.       水位，电压电流显示、闸门过负荷保护(可选功能)。

K.     工作方式：1. 现地手动，2. 现地触模屏自动，3. 微机集控。(二孔同时)

L.      上位计算机监控内容：a. 闸门开度数据单位mm(16位2进制)；

b. 闸门开度设定数据单位mm(16位2进制)；

c. 上升、下降控制指令；

d. 上升、下降、上限、下限状态信号，闸门过载等信号；

e. 闸门左右荷重数据(或上、下游水位)；

f. 闸门超荷重保护数据设定(或上、下游水位越限)；

g. 可任意扩充监测其它如电压、电流、水位、荷重等数据。

h. 可任意扩充监测其它各种开关变量。

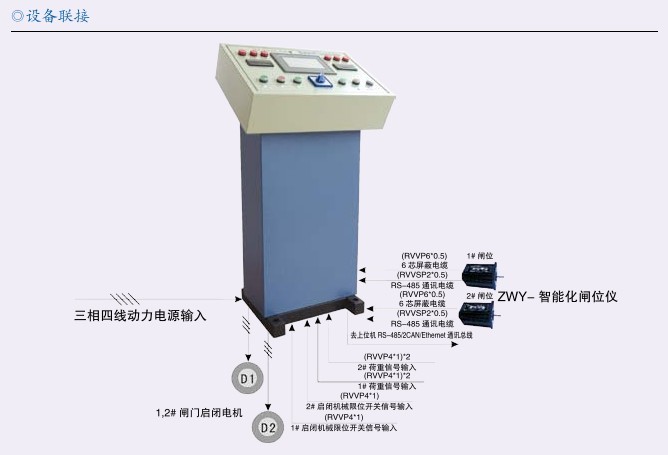

M.    上位机通讯总线接口：RS-485，防雷隔离，隔离电压>2000V。

N.     通讯协议：“Modbus-RTU”、“Modbus TCP/IP ” 、“Host Link”、“PROFIBUS-DP”等多种经典通讯协议可选。标配“Modbus TCP/IP ”协议，8位数据位，2位停止位，无校验位。通讯波特率：9600。

O.     总线传输媒介：屏蔽双绞电缆，加配转换接口可实现光纤、无线传输。

P.      工作温度：0℃~+50℃。(特殊要求可提出)

               Q.      外形尺寸：1080×590×440(高×宽×深)
