1.1.1产品简介:

ZWY-智能化闸位测量仪(以下也称闸位仪)，是使用国际上先进的绝对光电磁感应旋转编码器，采用高性能工业级嵌入式微处理机和精密的机械结构等技术研制而成。是集闸位测量、译码、扬程-开度转换、控制、通讯等功能于一体的人性化、通用化的智能闸位仪。

ZWY-智能化闸位仪为国内首创，该产品荣获国家创新基金立项资助项目, 江苏省高新技术产品。具有多项国家专利，专利号: ZL201220740360.1;ZL201220423597.7;ZL03220223.7.是水利水电系统的首选产品。

1.1.2功能特点:

1、多功能一体化

ZWY智能化闸位测量仪集闸位测量、译码、扬程-开度转换、比例计算、控制、网络通讯等功能为一体,直接输出闸位高度数据供闸门监控PLC或上位机使用。

2、智能化通用化

ZWY智能化闸位测量仪采用人性化设计，免费配备“参数设置软件”。对闸位仪每转的开度数据、旋转方向、行程极限保护、扬程-开度转换、网络通讯等数据进行设置，使用户无须进行传动比、旋转方向计算和安装时校对零位的繁复过程。具有通用化的特点，适用于各种规格型号的闸门启闭机。

3、网络化标准化

ZWY智能化闸位测量仪具有网络功能，使用现场总线通讯接口，采用世界上经典的ModBus通讯规约允许闸位测量仪与施耐德、西门子、AB、GE等多个国际著名品牌的PLC可编程顺序控制器、RTU、SCADA系统、HMI人机触摸屏、DCS或与第三方具有ModBus兼容的监控系统之间进行信息交换和数据传送。与当前众多的国内外工控组态软件通讯联接，无须考虑开发专用通讯驱动程序。

4、多输出多接口

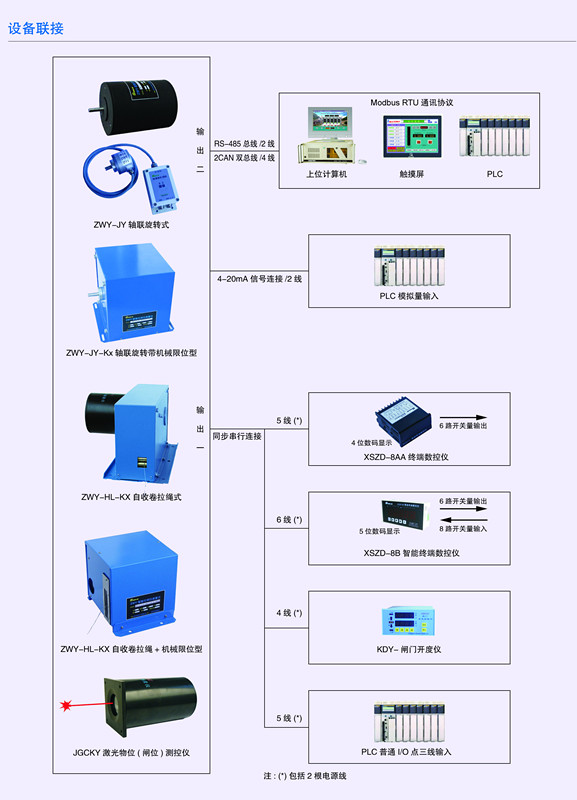

为适应各用户需要，智能化闸位测量仪配备了多种接口：　　　　　　　　　　　　　

(1). 异步串行通讯口(RS-485、CAN可选) ；

(2). 4-20mA电流模拟输出口；

(3). 同步串行输出口。三种接口可同时输出。

同步串行口又可与多种外设相联，系统组合灵活、功能扩展方便。既可与XSZD-8B智能终端数显表联接，又可与PLC的I/O口联接。使用PLC的三个I/O口，就可实现将16位的闸位数据传输给PLC控制。

5、闸位数据负值显示

ZWY智能化闸位测量仪具有负值显示功能，闸门零位以下的偏移量用负值显示，解决了钢绳卷扬启闭机在闸门关闭后，既可适当放松钢绳松紧度又能保证闸位开度数据的正确性。

6、扬程-开度自动转换

测量孤形闸门的开度数据时，闸位仪采集的数据(扬程)不等于实际闸位的开度，需要进行复杂的计算转换。ZWY智能化闸位测量仪可以方便简单地实现扬程-开度自动转换。通过将扬程与开度的对应点的数据通过本公司提供的智能化闸位仪参数设置软件，输入“扬程 — 开度曲线转换表”来达到。最多可插入49组数据点。

7、网络升、降指令控制

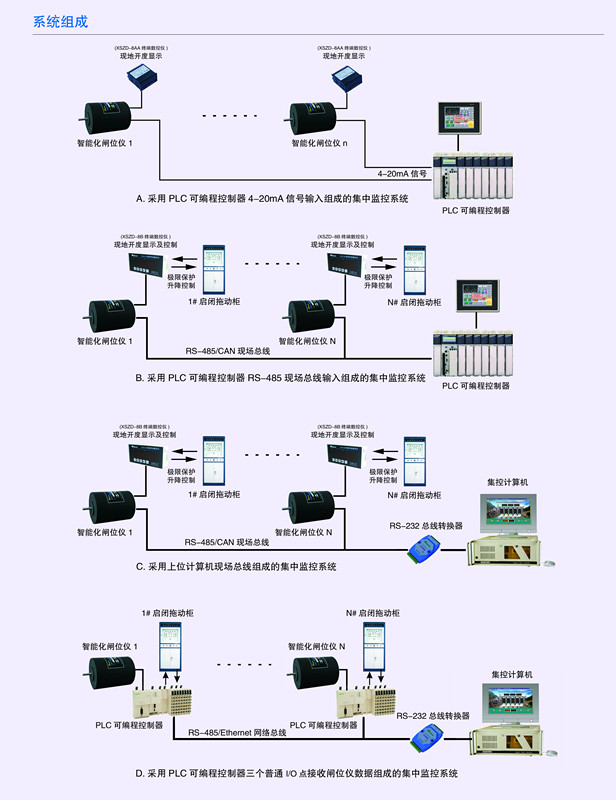

ZWY-智能化闸位仪配上XSZD-8B数控表后，不仅可显示闸位高度数据，同时还具有网络控制功能。上位机可读取闸位开度数据、及八路现场开关量数据。ZWY-智能化闸位仪内部嵌有闸门启闭控制程序，直接发送升、降(上位机写入)控制指令和行程上限和下限等控制信号。无需PLC即可组成水闸自动化监控系统。

8、高可靠高性能

为适应水利水电系统的恶劣环境条件，ZWY智能化闸位测量仪采用了国外进口低功耗工业级器件、裱贴工艺和多种冗余措施具有较高的可靠性。

ZWY智能化闸位测量仪配用“2CAN”模块后，具有CAN双总线冗余功能。不论任何一根总线出现断路短路或接口芯片损坏，均不会影响通讯。是国内唯一的具有双总线冗余功能的闸位仪，比当前普遍使用的RS-485总线通讯，可靠性提高一倍以上。

ZWY智能化闸位测量仪采用多种抗干扰技术及多级防雷措施，接口内外电路之间可承受2000v以上的电压差。
